1.2 直插电阻

22-33 分钟

1.2 直插电阻

版本作者时间修订原因
V1.0电源拾光2026.05.03创建文件

声明：本手册仅限学习交流，严禁任何商业用途。内容仅供参考，不保证技术信息完全准确

一、 基本原理

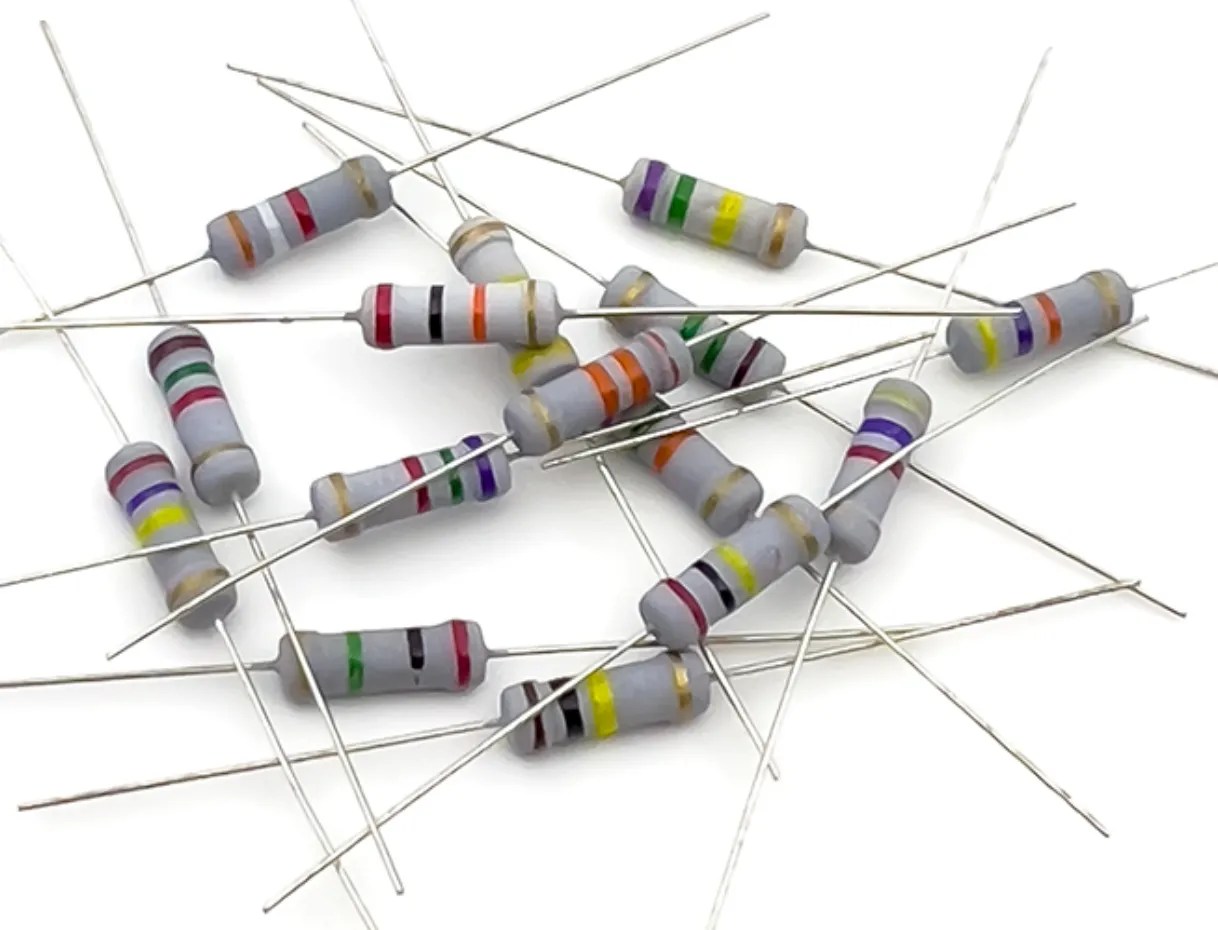

直插电阻（Through-Hole Resistor，简称“插件电阻”）是一种具有两根金属引线、用于穿过印刷电路板（PCB）上钻孔并进行焊接的电子元件。其核心物理功能是基于欧姆定律（U=IR），对流过自身的电流产生阻碍作用，从而在电路中实现分压、限流、偏置等功能。

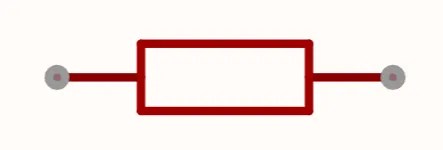

电路符号

直插电阻的物理基础是导体的电阻公式：R = ρ × (L / S)，其中：

  • R 为电阻值。
  • ρ 为电阻材料的电阻率。
  • L 为电阻体的长度。
  • S 为电阻体的横截面积。

不同类型的直插电阻（如碳膜、金属膜、线绕）通过不同的材料和制造工艺（如刻槽调整长度、控制膜层厚度等）来获得所需的电阻值。

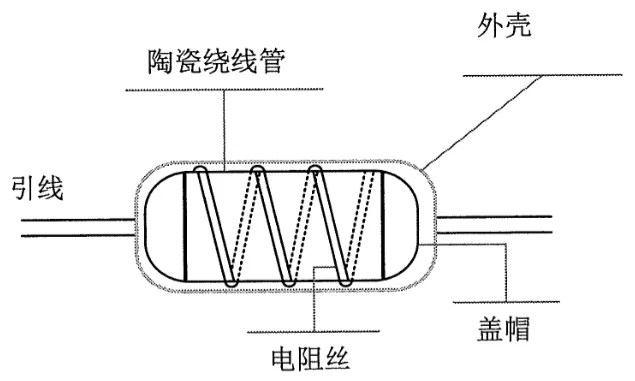

绕线电阻

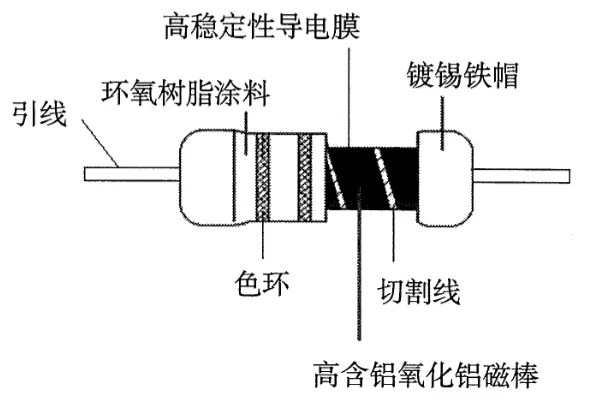

碳膜电阻

二、 关键特性与参数

  1. 阻值与精度
    • 阻值范围：不同工艺的电阻覆盖不同范围。例如，线绕电阻通常阻值较小（如0.01Ω至100kΩ），而金属膜和碳膜电阻可覆盖从几欧姆到几十兆欧姆的广泛范围。
    • 精度（允许偏差）：表示实际阻值与标称阻值之间的允许误差范围。常见等级有：
      • 通用级：±1%（F）、±5%（J）、±10%（K）。
      • 精密级：±0.1%（B）、±0.25%、±0.5%。
      • 选型参考：根据《器件应用CHECKLIST总表》，为使电路设计有裕度，若电路要求变化范围在±10%以内，应至少选用±5%精度的电阻；对于取样、反馈等敏感电路，需特别注意精度选择。

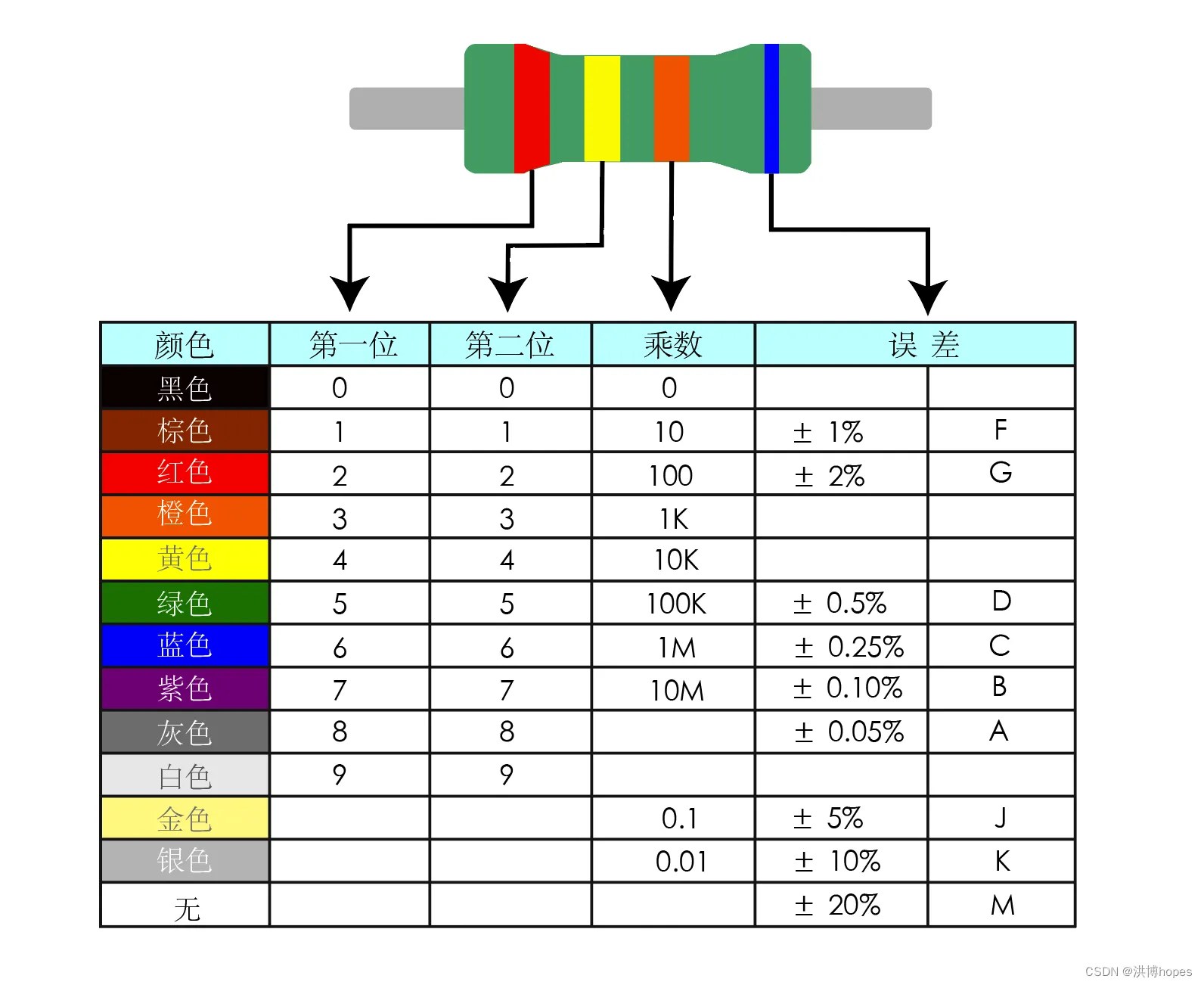

四色环直插电阻色环对照表

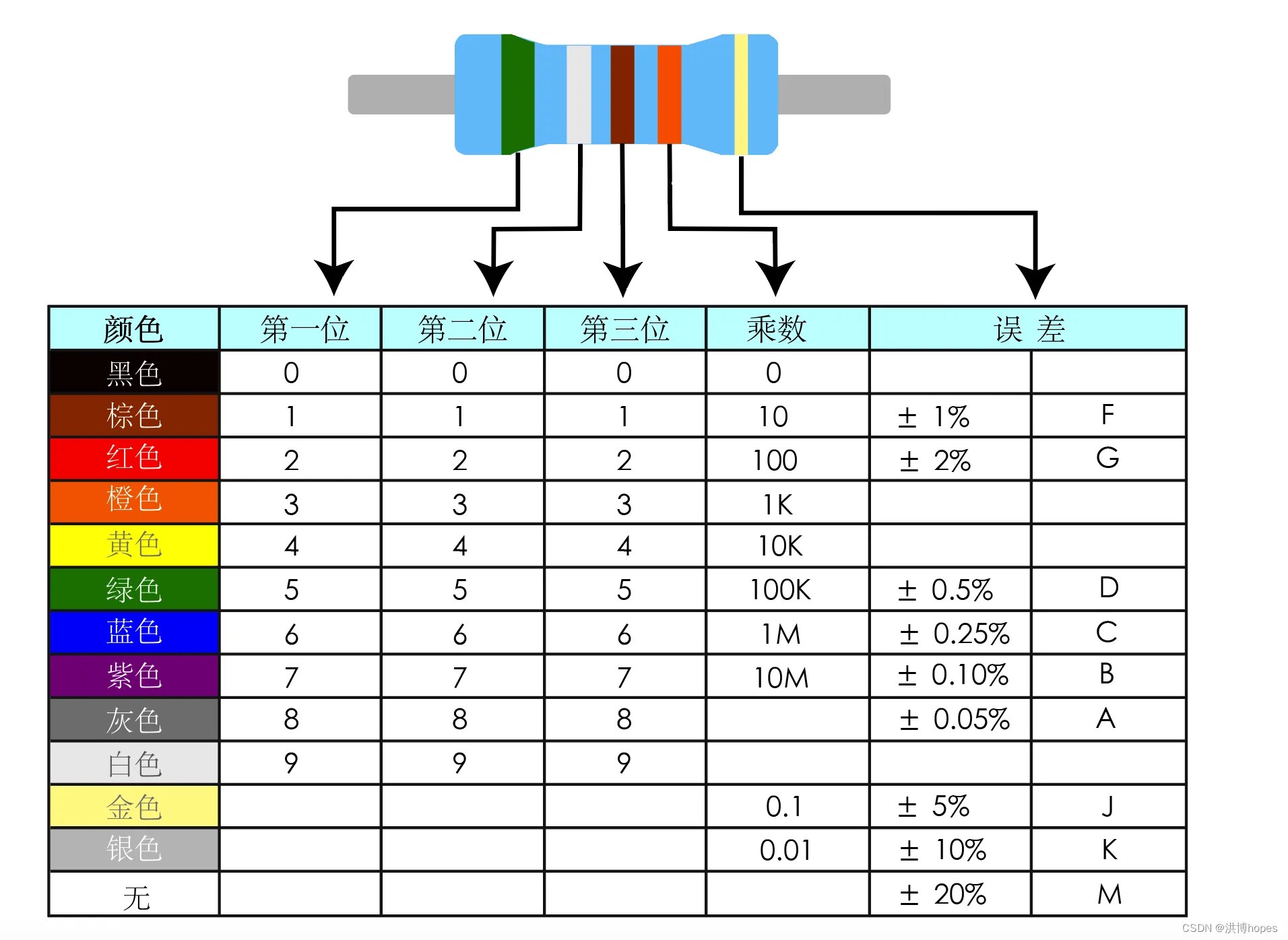

五色环直插电阻色环对照表

  1. 额定功率
    • 定义：在额定环境温度（通常为70°C）下，电阻可长期连续工作的最大功率值。
    • 典型值：常见直插电阻的功率等级包括 1/8W、1/4W、1/2W、1W、2W、3W 等，大功率线绕电阻可达数百瓦。
    • 实际应用：电阻通电后会发热，其功率消耗取决于两端电压和流过的电流，遵循公式 P = I²R = U²/R。实际使用时的功耗必须低于其额定功率，并需考虑温度降额。
  2. 额定电压与极限电压
    • 定义：电阻有两个电压参数：
      • 额定电压：由额定功率通过公式 U = √(P × R) 计算得出。
      • 极限电压（最大工作电压）：由电阻的结构和绝缘材料决定，防止发生飞弧或击穿。
    • 选择原则：实际工作电压必须取额定电压和极限电压两者中的较小值，并在此基础上进行降额使用。例如，根据《00 器件应力降额总规范》，对于超临界阻值的电阻（额定电压大于极限电压），需同时满足功率降额和90%的电压降额。
  3. 温度系数（TCR）
    • 定义：表征电阻值随温度变化的稳定性，单位为 ppm/°C（百万分之一每摄氏度）。
    • 影响：TCR 值越小，电阻值受温度影响越小。例如，±100 ppm/°C 表示温度每变化1°C，电阻值可能变化百万分之一百。
    • 不同类型对比：
      • 金属膜电阻：TCR较低，通常为±50或±100 ppm/°C，精密型可达±15或±25 ppm/°C。
      • 碳膜电阻：温度系数多为负值，绝对值相对较大。
      • 线绕电阻：温度系数较低，通常为±250 ppm/°C。
  4. 高频特性
    • 等效电路：实际的直插电阻并非理想元件，其等效电路包含电阻（R）、串联寄生电感（Lp）和并联寄生电容（Cp）。
    • 影响因素：
      • 寄生电感：主要来自于电阻的引线和内部结构（如线绕电阻的线圈结构、金属膜电阻的刻槽螺旋结构）。根据《电磁兼容原理及应用》，对于有引脚的电阻，从寄生电感角度考虑，应首选碳膜电阻，其次是金属膜电阻，最后是线绕电阻。

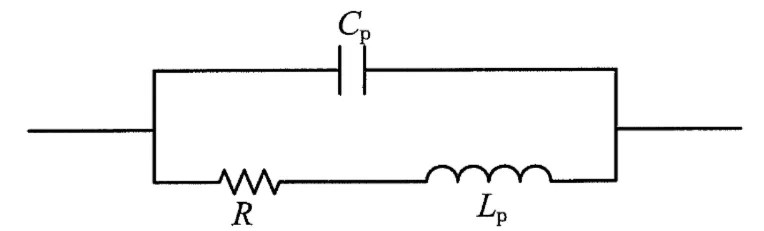

电阻的高频等效电路

  • 噪声特性：金属膜电阻比碳膜电阻噪声更小，适用于高精度模拟电路。
  1. 类型与结构
类型结构特点阻值范围精度与TCR功率与频率典型应用
碳膜电阻碳结晶沉积在陶瓷棒上，成本低，性能一般。宽精度较低 (如±5%)，TCR较大。适用于低频、通用电路上下拉、限流等对参数不敏感的场景。
金属膜电阻真空中加热合金沉积成金属膜，精度高，噪声低，稳定性好。1Ω – 10MΩ精度高 (可达±0.1%)，TCR低 (可达±15ppm/°C)。适用于中低频、高精度电路精密采样、分压、反馈、信号调理。
金属氧化膜电阻金属氧化物薄膜，耐高温，耐脉冲能力强。0.1Ω – 390kΩ精度一般 (如±5%)，TCR较大 (可达±500ppm/°C)。适用于大功率、高脉冲负荷电路软启动、吸收、浪涌抑制。
线绕电阻合金电阻丝绕在骨架上，功率大，但电感大。0.01Ω – 100kΩ精度可较高 (如±0.25%)，TCR低 (如±250ppm/°C)。功率极大 (可达数百瓦)，不适合高频。大功率负载、电源去耦、低阻值电流采样。

三、 选型与应用指导

  1. 核心选型步骤
    • 确定阻值与精度：根据电路设计计算所需阻值，然后根据电路对精度和温漂的要求选择相应精度等级的电阻。例如，用于振荡器定时或精密分压时，需选±1%或更高精度的金属膜电阻。
    • 计算功耗与选择功率：计算电阻在稳态工作时实际消耗的功率 (P = I²R 或 U²/R)。选型时，实际功率应远小于额定功率（通常是额定功率的50%~70%），需结合工作环境温度和降额曲线进行确认。
    • 校验工作电压：确保实际工作电压不超过该电阻的极限电压（最大工作电压）。参考《00 器件应力降额总规范》，当额定电压大于极限电压时，需优先以极限电压进行降额。
    • 评估高频需求：若电路工作频率较高（如MHz以上），应优先选择寄生电感更小的碳膜或金属膜电阻，并尽量缩短引线长度。在开关电源等高脉冲应用中，应避免使用高电感线绕电阻。
    • 考虑环境与可靠性：在高湿度、硫化环境或需要承受大浪涌/脉冲的应用中，需选择有相应防护特性的电阻。例如，软启动或吸收电阻应选用线绕电阻或金属氧化膜电阻。
  2. 典型应用场景
    • 上下拉电阻：确保总线或信号在闲置时处于确定电平。阻值需在功耗和信号完整性间权衡，通常为1kΩ~100kΩ。
    • 分压器与反馈网络：用于设定电压或增益，需关注电阻的精度和温度系数对分压比稳定性的影响。最好选用同一批次或同一电阻网络的元件。
    • 限流与采样电阻：在LED驱动等电路中，用于设定电流。功率损耗和精度是重要关注点。
    • 浪涌抑制与脉冲吸收：如软启动电路，需选用能承受大瞬态功率的线绕或金属氧化膜电阻。
    • 阻抗匹配：用于传输线端接，减少信号反射，需考虑电阻的高频特性。

四、 降额规范

  1. 功率降额
    • 稳态降额：当环境温度低于额定温度（通常70°C）时，建议将实际功率降额至额定功率的60%-70%。当环境温度高于额定温度时，需根据功率降额曲线进一步降额。具体公式可参考《硬件十万个为什么(无源器件篇)》。

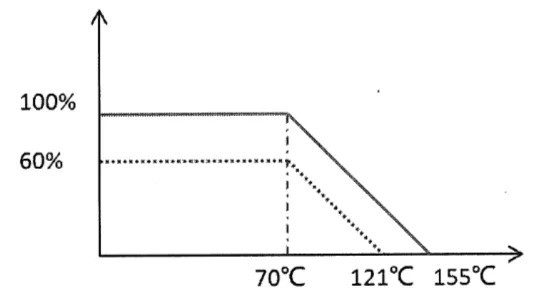

电阻功率降额曲线

  • 瞬态（脉冲）降额：电阻可承受远大于额定功率的短时脉冲。但需参考厂家提供的脉冲功率曲线，且平均功率仍需满足稳态降额要求。根据《GJBZ 35-1993》，对于脉冲负载（5s内），电阻可承受的脉冲功率为平均功率的2~5倍（具体以规格书为准）。
  • 特殊应用：在软启动和吸收应用中，单次脉冲或平均功率都应满足降额要求，推荐使用线绕或金属氧化膜电阻（《器件应用CHECKLIST总表》）。
  1. 电压降额
    • 根据《开关电源电子元器件降额技术规范》，碳膜/金属电阻的电压降额系数建议为≤75%（I级）、≤85%（II级）、或≤90%（III级）。实际工作电压应取电阻的额定电压与极限电压中的最小值进行降额。
    • 注意：对于额定电压大于极限电压的电阻（高阻值小功率），其最高工作电压受限于极限电压，需对该极限电压进行降额（如《00 器件应力降额总规范》建议降额至90%）。
  2. 温度降额
    • 根据《器件应用CHECKLIST总表》，0.1%高精度片状电阻不适合用于过功率脉冲电路，其电阻膜极薄。
    • 工作环境温度应低于电阻的最高工作温度，并留有一定裕量（例如，低于最高额定温度20°C以上，依不同等级而定）。

以上降额规范仅供参考，具体量化指标与分级准则需依据应用场景、可靠性目标及行业特点进行差异化设计。

五、 使用注意事项

电路设计注意事项
  • 高频与EMC：
    • 在高频环境下，电阻的阻抗会因寄生电感效应而增加。增益控制电阻的位置应尽可能靠近放大器。
    • 排序：高频适用性排序为：碳膜电阻 > 金属膜电阻 > 线绕电阻。线绕电阻电感强，不适合高频或敏感电路。
  • 热设计：大功率电阻应在布局上保证散热空间，可考虑立式安装以增强空气对流。
  • 浪涌防护：在信号线上，限流电阻串联在线路中，其功率需足够大，避免损坏。与TVS配合使用时，应根据被保护电路的输入阻抗选择合适电路。
工艺设计与安装注意事项
  • 焊接工艺：手工焊接时，应控制焊接时间和温度（如 260°C，10秒内），避免过热损坏。焊接后需进行清洁，去除助焊剂残留。
  • 引线成型：弯折引线时，应在离电阻体一定距离处（通常为5mm以上）进行，避免应力传递至电阻体内部，导致电阻膜层破裂或阻值漂移。
  • 应力防护：大功率线绕电阻在安装时需特别注意，避免因电路板弯曲或振动导致引脚断裂。
其他注意事项
  • 库存与防护：直插电阻对环境敏感性低于贴片，但仍建议在干燥条件下储存，避免氧化。薄膜精密电阻需更多关注防静电。
  • 降额经验：一个更实用的方法是通过对实物进行红外测温来保证温度不超标，确保25℃以上的裕量。

六、 常见失效与对策

失效模式可能原因对策与预防
阻值漂移或开路过电应力：长时间过功率或过电压，导致电阻膜层氧化或烧毁。严格进行功率与电压降额，抑制电压尖峰。 在脉冲电路中，选择能承受大脉冲功率的电阻类型（如金属氧化膜）。
热老化：长时间工作在高温环境下，电阻膜层性能退化。确保工作温度远低于极限温度，并遵循温度降额要求。
硫化：含银电极在硫化物气氛中生成不导电的硫化银（常见于部分片式电阻，直插较少但需注意）。改善使用环境密封性，选用抗硫化型号。
短路机械应力：引线弯折角度过小或距离电阻体过近，导致陶瓷基体产生裂纹。 严格规范引线成型工艺，避免过小角度弯折。 避免将电阻放置在PCB易弯曲的板边。
焊接不良虚焊：引线氧化、焊接温度不足或时间不够。保证焊接工艺参数正确，使用活性适中的助焊剂。 对于可焊性差的元件，可进行预上锡处理。
接触电阻增大引脚氧化：储存环境不当导致引线严重氧化。控制库存环境，遵循“先进先出”原则。 对长期存储的元件进行可焊性测试。

七、 总结与核心建议

  1. 优选通用类型：对于大多数通用电路，金属膜电阻（如RJ系列）因其良好的稳定性、精度和噪声特性，是首选。
  2. 功率降额是“铁律”：必须遵循60%-70%的稳态功率降额，并严格按降额曲线进行温度补偿。
  3. 电压降额需关注极限值：对于高阻值电阻，其“最大工作电压”是硬性约束，往往比额定电压更重要，需要优先降额。
  4. 工艺选型匹配应用：
    • 需高精度、低噪声场合：选用金属膜或金属箔电阻。
    • 需大功率或耐脉冲场合：选用线绕或金属氧化膜电阻。
    • 需高频或低感场合：避免使用线绕电阻，优选碳膜或金属膜电阻。
  5. 引线是双刃剑：引线提供了易于手工焊接和安装的便利，但同时也带来了更大的寄生电感，使其高频特性劣于贴片电阻。
  6. 善用规格书：选型时必须查阅厂家提供的技术手册，关注功率降额曲线、脉冲功率曲线、极限电压、环境特性等关键数据。
  7. 系统降额与验证：降额没有万能公式，各公司应根据自身产品领域和失效统计，建立并动态刷新自己的降额规范，并通过实物测温进行验证。

八、 经验案例总结

  1. 案例：软启动电阻选型不当导致频繁烧毁
    • 现象：某电源模块的软启动电路中，一颗1/2W的碳膜电阻在每次开机时频繁烧毁。
    • 分析：开机瞬间，电容充电电流极大，流过该电阻的瞬时脉冲功率远超其1/2W的额定值。虽然平均功率可能满足降额，但单次脉冲能量已超过碳膜电阻的承受能力。
    • 对策：将该电阻更换为额定功率为2W的金属氧化膜电阻（RY系列），并参考其脉冲功率曲线，确认其能承受开机浪涌。金属氧化膜电阻具有更强的耐脉冲特性。
    • 启示：
      1. 软启动、吸收电路中的电阻选择，不能仅看稳态功率，更要评估其承受瞬态脉冲的能力。
      2. 根据《器件应用CHECKLIST总表》，此类应用应选用线绕或金属氧化膜电阻，并满足脉冲曲线或能量冲击要求。
      3. 选型时需根据器件手册和应用指南（如GJBZ 35-93附录D的脉冲功率曲线）进行精确匹配。

参考文献：

[1]【问问ima】直插电阻应用指导，全篇用以下结构输出

一、 … https://ima.qq.com/share/#/knowledge-base-chat/Y9PtDrCdd

[2]《硬件十万个为什么(无源器件篇)》

[3]《电路设计技术与技巧》

[4]《GJBZ 35-1993 元器件降额准则》

[5]《铝壳电阻RXLG》

[6] https://blog.csdn.net/qq_37744263/article/details/136699478?fromshare=blogdetail&sharetype=blogdetail&sharerId=136699478&sharerefer=PC&sharesource=&sharefrom=from_link
