4.1 二极管（一）

开关二极管、肖特基二极管、快恢复二极管、整流二极管

版本	作者	时间	修订原因
V1.0	电源拾光	2026.05.24	创建文件

声明：本手册仅限学习交流，严禁任何商业用途。内容仅供参考，不保证技术信息完全准确

4.1 二极管（一）-开关二极管、肖特基二极管、快恢复二极管、整流二极管

一、基本原理

二极管通用基础原理 二极管由PN结或金属-半导体结（肖特基结）构成，核心特性是单向导电性。正向偏置时（P接正、N接负），多数载流子扩散形成电流，器件导通；反向偏置时，仅少量载流子漂移形成微小漏电流，器件截止。当反向电压超过击穿电压，反向电流急剧增大。二极管的伏安特性为指数关系，存在开启电压（硅管约0.7V，锗管约0.3V）和体电阻。

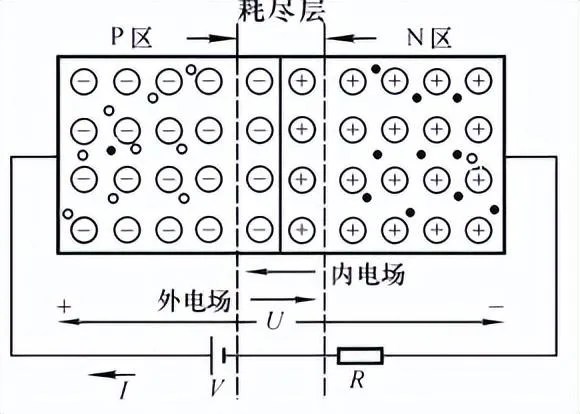

PN结的单向导电性

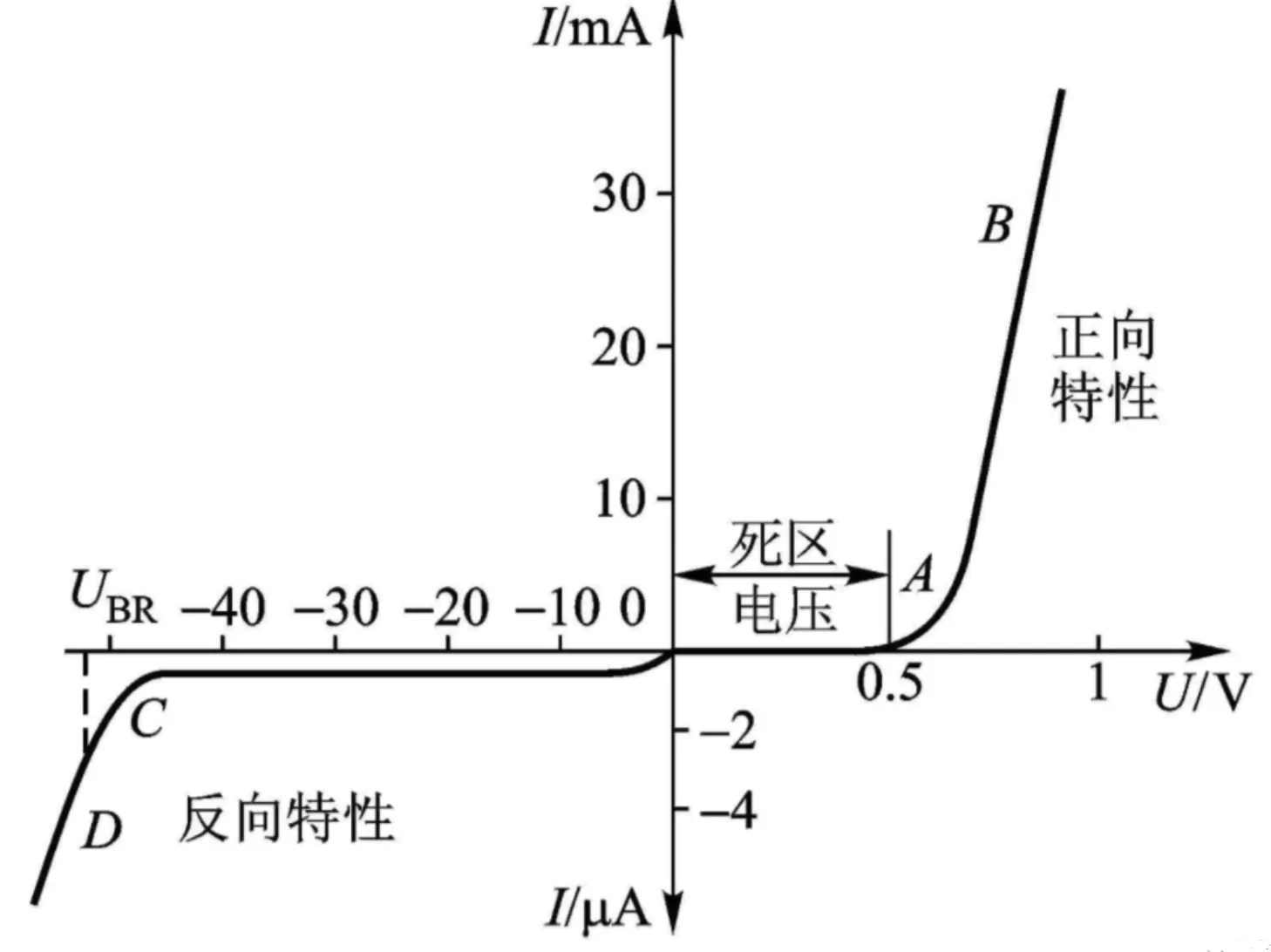

二极管伏安特性曲线

二极管核心原理差异点
- 开关二极管：基于普通PN结，但通过优化结电容和少子寿命，获得较快的开关速度（反向恢复时间短），专门用于高频脉冲电路中的快速通断。

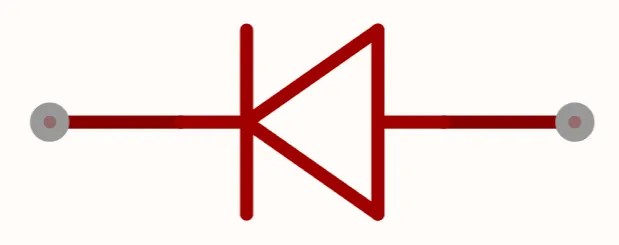

电路符号

肖特基二极管：利用金属-半导体接触（肖特基势垒）形成整流，属于多子器件（仅电子导电），无少数载流子存储效应，因此反向恢复速度极快，正向压降更低。

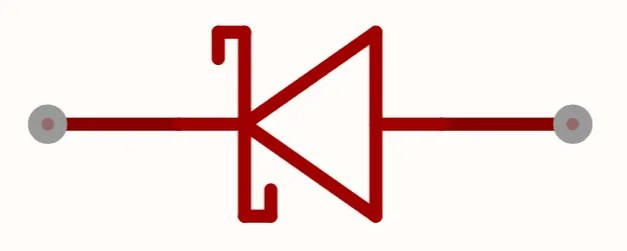

电路符号

快恢复二极管：在普通PIN二极管基础上，通过掺金/铂或电子辐照等方式人为降低少子寿命，大幅缩短反向恢复时间，同时保持较高的反向耐压。
整流二极管：采用大面积PN结（点接触或面接触），重点优化大电流整流能力和高反向耐压，但结电容大、开关速度慢，主要面向工频（50/60Hz）AC-DC转换。

二、关键特性与参数

1. 核心参数定义

正向压降 (VF)：二极管在正向导通状态下，阳极与阴极之间的电压差。
最大整流/正向平均电流 (IF(AV) / IF)：在指定散热条件下，二极管长期稳定工作时允许通过的最大平均电流。

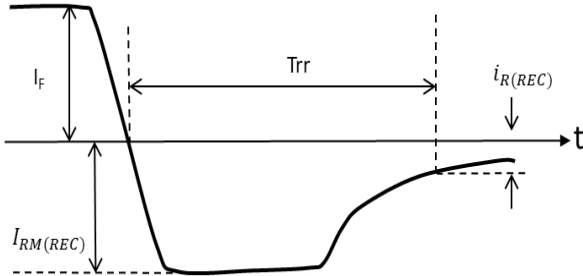

反向恢复时间 (trr)：二极管从正向导通切换到反向截止状态所需的时间。它决定了器件的开关速度。

反向漏电流 (IR)：在二极管两端施加规定反向电压时，流过器件的微小电流。
最高反向工作电压 (VRRM / VR)：二极管能够安全承受的最大重复性反向电压峰值。
结电容 (Cj)：二极管的PN结或肖特基结本身存在的电容效应，影响其高频性能。
最高工作频率 (fM)：二极管能保持良好单向导电性的上限频率。
浪涌电流 (IFSM)：二极管能够承受的非重复性最大峰值正向电流，通常用于评估开机或故障冲击下的耐受能力。
热阻 (Rth)：衡量二极管散热能力的参数，表示每消耗1W功率所引起的温升。常见的如结-环境热阻(RthJA)或结-壳热阻(RthJC)。

2. 二极管核心参数对比

参数/特性	开关二极管	肖特基二极管	快恢复二极管	整流二极管 (普通)
正向压降 (VF)	约0.7V (硅)	极低 (0.3V~0.5V)	0.8V~1.1V	约0.7V~1.1V
反向恢复时间 (trr)	很短 (< 4 ns)	极短 (< 10 ns，可忽略)	短 (35ns~500ns)	很长 (> 5μs，通常不规定)
反向漏电流 (IR)	小	较大 (随温度剧增)	中等	小
最高工作频率 (fM)	高 (由trr决定)	高 (由Cj决定)	中~高 (由trr决定)	低 (< 1kHz)
耐压范围 (VRRM)	几十~几百V	低 (<200V, 多数≤100V)	高 (600V~1200V常见)	高 (50V~1600V及以上)
通流能力 (IF(AV))	小~中等	中等~大	中等~大	大
结电容 (Cj)	很小 (<10pF)	较大 (几十~几百pF)	中等	大
浪涌电流 (IFSM)	小	中等	中等~大	大
热阻 (Rth)	较高	较低 (但需注意高温漏电)	中等	低 (大功率封装)
核心应用场景	高频开关、逻辑门	低压高频整流、续流	高压高频整流、续流	工频整流、电源输入

表中数据为典型值，不同型号差异较大，选型应以具体数据手册为准。

补充：二极管主要损耗计算

导通损耗： $P_{on} \approx V_F \times I_F \times D$ （D为占空比）
截止损耗： $P_{off} \approx V_R \times I_R \times (1-D)$ （一般可忽略）
开通损耗： $P_{sw-on} \approx \frac{1}{2} V_{fp} I_{fp} t_{fr} f$
关断损耗： $P_{sw-off} \approx \frac{1}{2} V_{rp} I_{rp} t_f f \approx V_{rp} Q_{rr} f$ 其中，反向恢复电荷 $Q_{rr}$ 是产生开关损耗和EMI的主要根源，选用快恢复或肖特基管可显著降低。

三、选型与应用指导

【开关二极管】

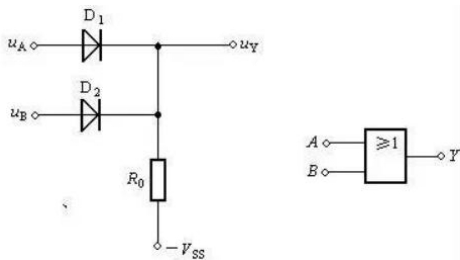

适用场景：高频脉冲电路、数字逻辑门（二极管与门/或门）、高速钳位、加速开关电路、检波电路。

选型依据：①反向恢复时间（trr） 必须满足开关频率要求，开关频率越高trr需越小；②最大正向电流（IF） 需大于实际峰值电流并留有余量；③最高反向工作电压（VR） 需高于电路中可能出现的最大反向电压；④结电容（Cj） 影响高频性能，应选择Cj小的型号（如点接触型）。

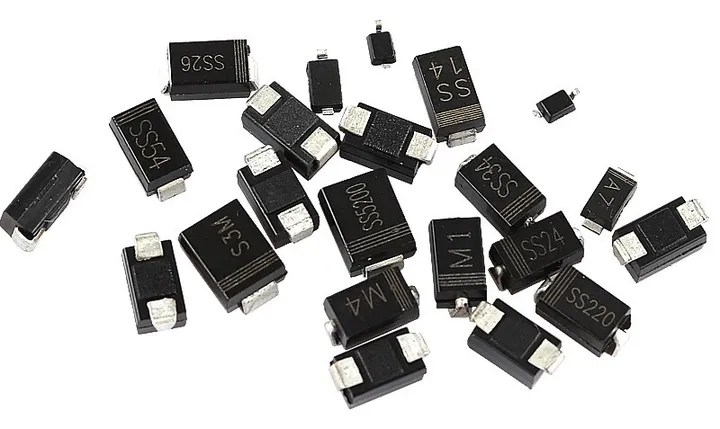

【肖特基二极管】

适用场景：低压开关电源（输出≤15V）的续流管、高频DC-DC整流、反极性保护、钳位保护、同步整流副边辅助管。
选型依据：①正向压降（VF） 直接决定导通损耗，应选VF尽可能低的型号（但耐压越高VF越大，需权衡）；②反向耐压（VR） 需大于电路中最大应力并留20%以上裕量（肖特基多用于200V以下）；③平均正向电流（IF(AV)） 建议按实际电流的2倍选型（导通压降随温度升高而降低，但漏电流剧增，需考虑降额）；④反向漏电流（IR） 随温度指数上升，高温场合应选择额定电流更大的管子以控制温升。

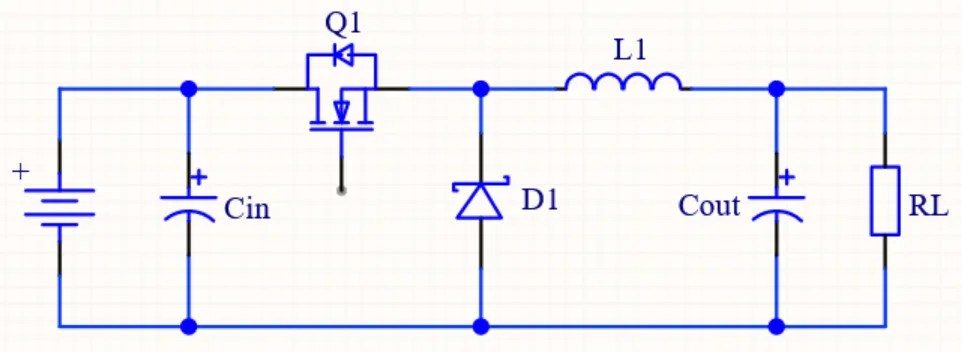

低压BUCK电路

【快恢复二极管】

适用场景：高压输出（>15V）的开关电源整流、PFC升压二极管、逆变器续流、LLC谐振变换器副边整流、电机驱动续流。
选型依据：①反向恢复时间（trr） 应与开关频率匹配，开关频率20~50kHz可选用trr≤100ns的超快恢复型，更高频率需选用更短trr或肖特基；②反向耐压（VRRM） 需留20%以上裕量；③正向电流（IF） 和浪涌电流（IFSM） 需满足峰值及启动冲击要求；④关注软恢复特性（Soft Recovery），软恢复可降低关断过冲和EMI，尤其在高感性电路中优先选择软恢复型号。

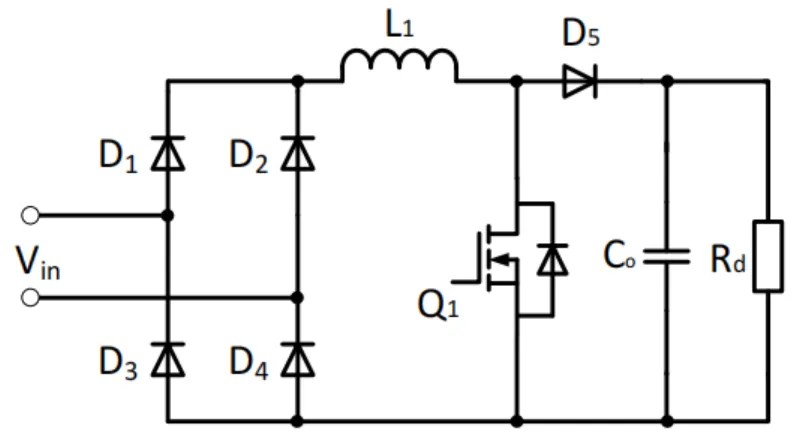

PFC升压电路

【整流二极管】（普通工频整流管）

适用场景：50/60Hz工频交流整流（全桥或半桥）、大功率电源输入整流、浪涌电流较高的初级整流。
选型依据：①最高反向工作电压（VRRM） 应大于输入交流峰值电压的1.5~2倍（例如220VAC全波整流选600V以上）；②额定正向平均电流（IF(AV)） 需大于负载电流，并考虑电容滤波下电流有效值较大，通常取1.5~2倍负载电流；③浪涌电流（IFSM） 需大于开机时电容充电的冲击电流，一般选择IFSM≥5倍IF(AV)。

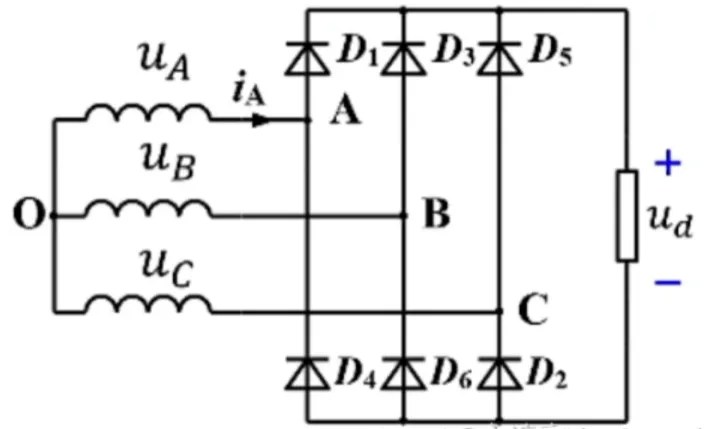

三相桥式整流电路

四、降额规范

通用降额标准（参考《开关电源电子元器件降额技术规范》）：

电压降额：稳态反向电压≤额定VR的80%（等级III为95%），瞬态≤90%（III级100%）。
电流降额：正向导通电流≤额定IF的80~90%（等级III 90%）。
浪涌电流降额：冲击电流≤额定IFSM的80~90%。
结温降额：最大结温Tjmax应降额至70~90%（视等级而定）。

器件专属降额差异：

肖特基二极管：因其漏电流随结温升高呈指数增大，在高温环境下（如Tj>100℃）需额外降额，建议正向电流降额至70%以下，并严格控制结温不超过125℃（部分型号除外）。
快恢复/整流二极管：并联使用时需额外降额。若同一封装内互不绝缘的芯片并联（共阴/共阳），可不额外降额；若为不同封装器件并联：双管降额至单管电流的90%，三管及以上降额至80%。串联使用时，电压降额再乘0.9（双管）或0.8（三管以上）。
开关二极管：通常按通用降额即可，但高频应用中开关损耗可能导致结温上升，需根据实际开关频率和工作电流进行热降额。

以上降额规范仅供参考，具体量化指标与分级准则需依据应用场景、可靠性目标及行业特点进行差异化设计。

五、使用注意事项

a) 电路设计与应用注意事项

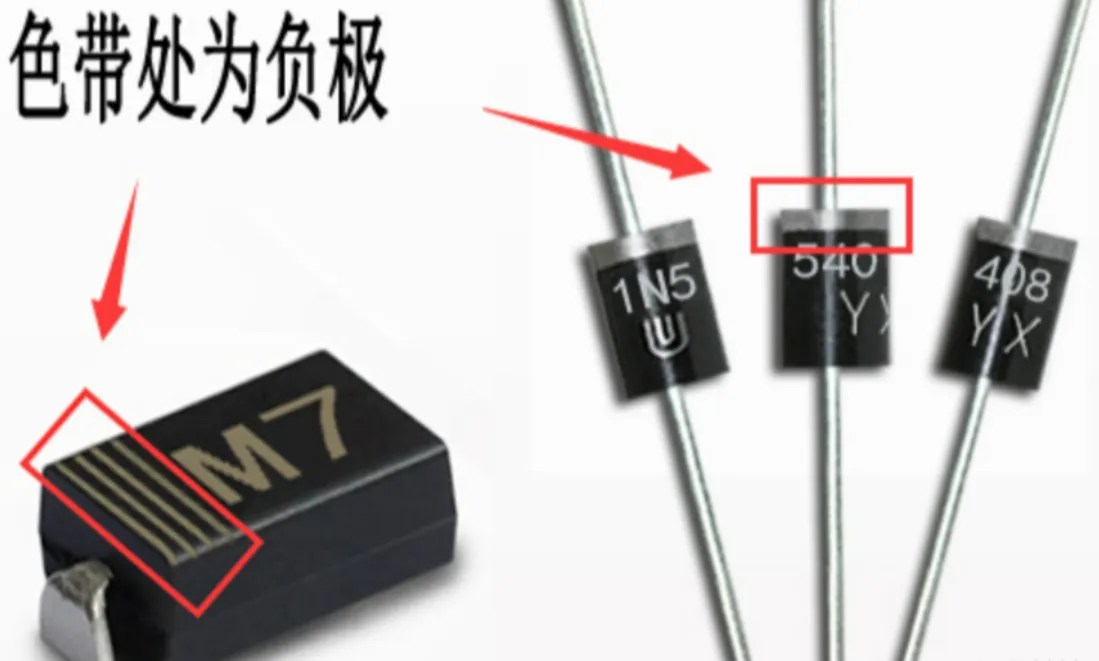

极性确认：阴极（Cathode）通常有色环标记，安装前用万用表二极管档确认。

二极管极性区分

并联均流：二极管具有负温度系数（温度升高VF下降），并联时极易热失衡，应尽量避免。必须并联时选用同一厂家同一批次，并确保散热均匀，且在降额基础上再降额。
温度管理：功率二极管必须核算结温（ $T_j = T_a + P_D \times R_{\theta JA}$ ）。结温升高导致漏电流增大（肖特基最明显）、击穿电压下降，必须保证散热良好，必要时加装散热器或采用低热阻封装。
开关速度匹配：在高速开关电路中，续流/整流管的trr必须远小于开关周期，否则反向恢复电流会引起效率下降、振荡甚至损坏。
RCD吸收：在反激、正激等拓扑中，为抑制漏感尖峰，需在MOS漏极加RCD钳位，其中二极管必须选用超快恢复或碳化硅肖特基，否则因 $t_{rr}$ 长导致钳位失效。

b) 工艺设计与安装注意事项

焊接：严格按照数据手册推荐的温度曲线，避免热应力过大导致芯片裂纹。
安装应力：轴向二极管弯脚时应留足够弧度，避免根部应力集中。大功率管安装散热器时需均匀施力，安装扭矩符合规格。
防静电：肖特基二极管、高阻器件对静电敏感，操作过程需佩戴防静电腕带，使用防静电包装。

c) 其他注意事项

环境适应性：避免在高温高湿或腐蚀性气体（如硫化）环境中使用，以防漏电流增大或金属化层腐蚀。
存储条件：按厂家要求存放，一般温度-10~40℃，湿度≤75%，无腐蚀性气氛。

二极管专属设计/工艺/使用禁忌：

开关二极管：
- 用于高速钳位或逻辑门时，需注意其正向恢复时间（trr过程中仍有短暂导通）可能导致逻辑延迟；应选择trr<4ns的型号（如1N4148）。
- 不可超额定电流使用，否则结温上升后trr会变长，开关特性恶化。
肖特基二极管：
- 耐压限制：不得在超过最大额定反向电压下使用，否则瞬间击穿。其耐压随温度升高略有降低，需留足够裕量。
- 漏电流陷阱：在高温高压下漏电流可达mA级，在低功耗待机电路或高阻抗节点中可能导致功能异常。设计时应考虑最坏情况漏电流（常温下虽小，但75℃后可能超过500μA）。

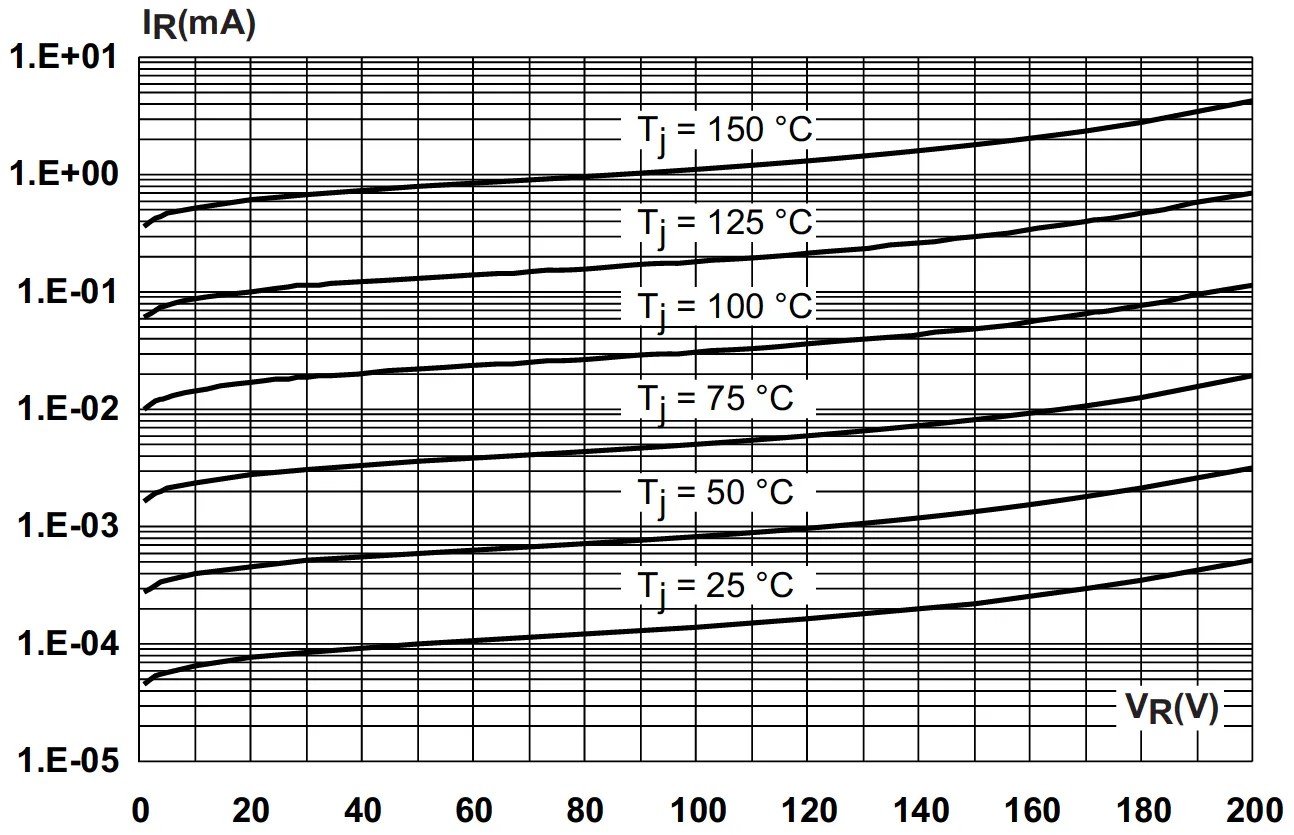

肖特基二极管漏电流曲线

反向恢复为“0”并非绝对：实际上仍存在结电容充放电引起的位移电流，但远小于PN结的少子存储效应。

快恢复二极管：
- 软恢复 vs 硬恢复：硬恢复（snappy）虽然trr短、开关损耗小，但关断电流突变引起的高di/dt会在线路电感上产生电压过冲和EMI。在高压、大电流电路中应优先选择软恢复（soft recovery）型号，或增加RC缓冲吸收。
- 在LLC谐振变换器中：当工作频率低于谐振频率时，整流管可实现零电流关断（ZCS），此时可忽略trr损耗；但工作在频率高于谐振频率时，电流连续会导致反向恢复损耗，必须选用超快恢复管或肖特基。
整流二极管：
- 频率限制：普通整流管（如1N4007）的trr在微秒级，绝对不可用于1kHz以上的开关电源，否则二极管会持续导通，无法正常工作。
- 浪涌电流：大容性负载开机时产生极大浪涌，应确保IFSM足够；必要时可在输入串NTC热敏电阻限制浪涌。
- 高压整流：高压二极管（如1600V）的漂移区较厚，正向压降较大，导通损耗需重点考虑。

六、常见失效与对策

器件类型	失效模式	主要原因	解决对策
开关二极管	短路（击穿）	过电压尖峰超过VRRM；瞬态浪涌电流过大（信号二极管IFSM很小）	增加RC吸收或钳位电路；选用更高VR额定值的型号；串联电阻限流。
开关二极管	开路（烧断）	长时间过流或过热导致熔断	检查工作电流是否超额定值；改善散热或选用更大IF的型号。
肖特基二极管	热击穿（短路）	1. 结温过高导致漏电流急剧增大，形成热失控；2. 反向电压尖峰超过额定值；3. 并联不均流导致单管过流	1. 降额使用，保证散热；2. 增加缓冲电路吸收尖峰；3. 避免并联或严格配对。
肖特基二极管	漏电流过大（性能退化）	长期工作在高温高压下	更换为额定电流更大的肖特基以降低工作结温；或改用FRD（耐压更高但VF稍大）。
快恢复二极管	过压击穿（短路）	关断时因硬恢复产生的高压尖峰叠加在线路杂散电感上，超过VRRM	选择软恢复二极管；增加RC缓冲或RCD钳位；优化PCB布局减少杂散电感。
快恢复二极管	过热烧毁	开关频率过高导致trr过大，反向恢复损耗剧增；或导通损耗过大	选择trr更短的超快恢复管；降低开关频率；改善散热或采用肖特基（耐压允许时）。
整流二极管	通电即短路（开机烧毁）	浪涌电流超过IFSM；电容充电电流过大且保险丝未及时熔断	选用更高IFSM的整流管；增加NTC软启动；采用慢断保险丝。
整流二极管	长时间使用后短路	过载或散热不良导致结温超标，热击穿	降额使用，加装散热器；检测负载电流是否异常。

七、总结与核心建议

开关二极管 – 核心建议：匹配开关速度与耐压。 在数字电路和脉冲电路中，优先选用trr极短的点接触型开关管（如1N4148），并注意其IFSM能力很小，不可用于大功率整流。工作电压高于100V时应选用高压开关管（如MMBD系列）。
肖特基二极管 – 核心建议：低压高频场景选肖特基，但避开高压和高温陷阱。 在输出≤15V的DC-DC变换器中，使用肖特基可提升2~5%效率。但耐压超过100V时VF急剧上升，失去优势；高温下漏电流飙升，需严格降额并保证散热。紧急情况下，可用超快恢复管替代肖特基，但效率会降低。
快恢复二极管 – 核心建议：高频高压选超快恢复，并重视软恢复特性。 对于20kHz~100kHz的硬开关变换器，超快恢复管（trr≤50ns）是主力选择。切勿用普通整流管替代快恢复管。在感性换流电路中，优先查询数据手册中的RRSF（反向软恢复因子），RRSF≥0.8的属于软恢复，可有效降低关断应力。
整流二极管 – 核心建议：工频整流注重浪涌和耐压，不用于高频。 选择普通整流管（如1N4007）时，重点确认IFSM和VRRM是否满足启动工况。绝对禁止在开关电源输出端使用普通整流管。大电流应用中，全桥整流每半周有两管导通，损耗为两倍压降乘以电流，可考虑使用肖特基或同步整流以提高效率。

八、经验案例总结

案例：肖特基二极管续流管选型不当导致效率偏低
- 问题：某产品5V/2A输出降压电路，效率仅72%，且肖特基温升过高。
- 分析：原设计续流管选用100V/2A肖特基（VF典型值0.8V@2A）。5V输出时，续流管导通占空比约(1-0.5)=0.5，VF引起的导通损耗高达0.8V×2A×0.5=0.8W，占总损耗大头。
- 对策：将续流管更换为30V/3A肖特基（VF典型值0.45V@2A），同样条件下导通损耗降至0.45V×2A×0.5=0.45W，温升大幅下降，效率提升至83%。
- 结论：肖特基选型时，耐压不必追求高指标，应选择耐压略高于实际应力、VF尽可能低的型号；电流额定值建议为实际电流的2倍以降低VF（因大电流时VF通常比额定点高）。
案例：整流二极管浪涌烧毁及改进
- 问题：一款48V/10A通信电源，输入220VAC全桥整流，开机后1N5408整流桥（VRRM=1000V，IFSM=200A）频繁失效短路。
- 分析：该电源输入端有较大EMI滤波电容（2200μF），开机瞬间浪涌电流峰值可达300A以上，超过1N5408的IFSM（200A）。同时，1N5408在250W负载下长时间运行结温偏高。
- 对策：①将整流桥更换为更高IFSM的型号；②在整流桥前串入NTC热敏电阻（10D-9）限制浪涌。改进后开机测试浪涌电流降至150A，整流桥寿命正常。
- 结论：整流管选型时需关注IFSM与电源输入电容的匹配，大电容场合必须限制浪涌或选用IFSM足够高的器件；长期运行需考虑结温降额。
