一、基本原理

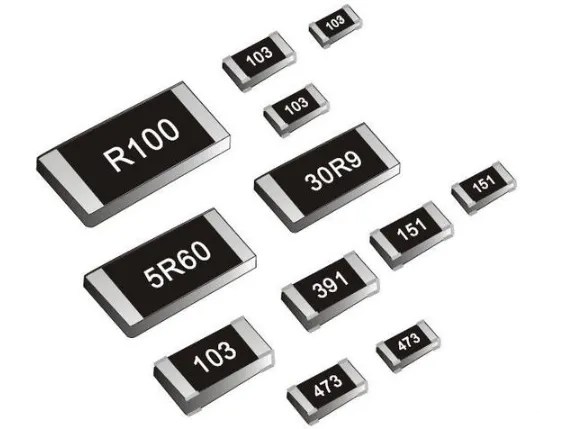

贴片电阻（Surface Mount Device Resistor）是一种采用表面贴装技术（SMT）焊接在印制电路板（PCB）上的无源元件。其核心功能是对电流产生阻碍作用，遵循欧姆定律（U=IR）。

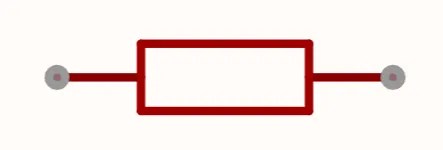

电路符号

物理基础：对于均匀截面的导体，电阻值 $R$ 与材料的电阻率 $\rho$ 成正比，与长度 $L$ 成正比，与横截面积 $S$ 成反比，即 $R = \rho \frac{L}{S}$ 。

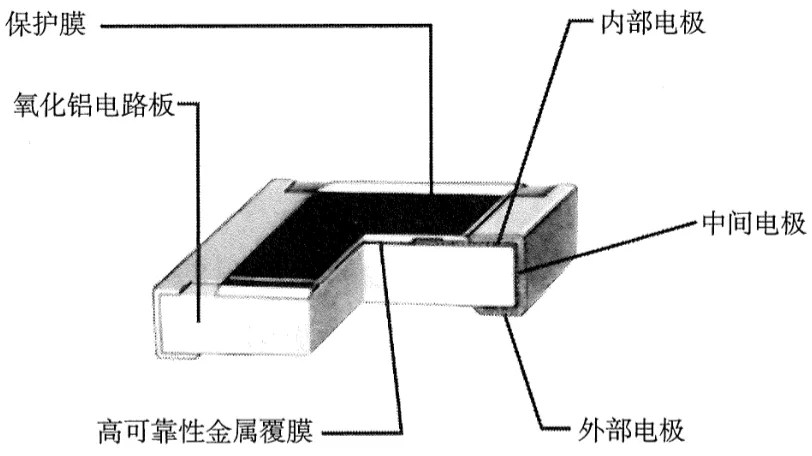

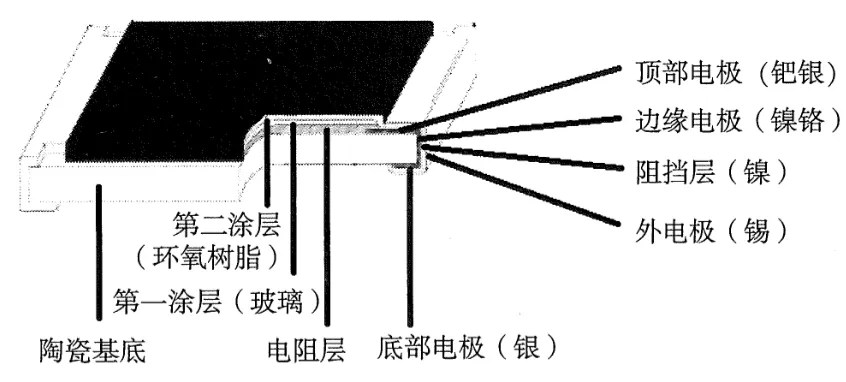

结构特点：贴片电阻主要由陶瓷基板（如高纯度氧化铝）、电阻膜层（厚膜或薄膜）、内部电极、保护涂层及外部端子（通常为镍/锡镀层）构成。相较于传统的直插（插件）电阻，贴片电阻无需在PCB上打孔，具有体积小、重量轻、寄生参数（电感、电容）低、高频特性好、适合自动化生产等显著优点，已成为现代电子产品的绝对主流。

薄膜电阻

厚膜电阻

二、关键特性与参数

封装与尺寸：贴片电阻封装通常用英制（mil）或公制（mm）代码表示，封装尺寸直接决定了其额定功率和机械强度。
- 常见封装与功率关系（@70°C）：

英制 (mil)	公制 (mm)	常规功率系列	提升功率系列	最大工作电压 (V)
0201	0603	1/20 W	/	25
0402	1005	1/16 W	/	50
0603	1608	1/16 W	1/10 W	50
0805	2012	1/10 W	1/8 W	150
1206	3216	1/8 W	1/4 W	200
1210	3225	1/4 W	1/3 W	200
2512	6432	1 W	/	200

尺寸公差：不同封装有对应的长(L)、宽(W)、高(t)及端子尺寸(a, b)的公差要求。

额定功率：在最高环境温度（通常为70°C）下，电阻表面温升达到极限值时所能承受的最大功耗。超过70°C时必须降额使用。

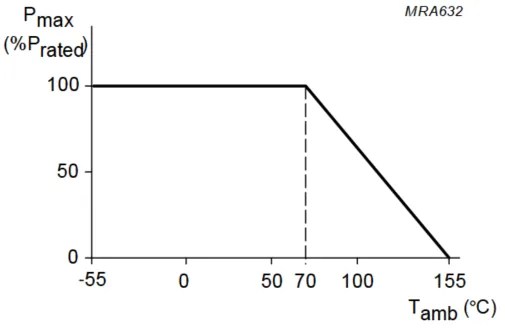

电阻随温度降额曲线

额定电压与最大工作电压：
- 额定电压：由额定功率和阻值计算得出， $V = \sqrt{P \times R}$ 。
- 最大工作电压：由封装尺寸和工艺决定的极限耐压值。
- 实际工作电压：必须取 “计算额定电压” 和 “最大工作电压” 两者中的较小值。
阻值与精度（允许偏差）：
- 阻值范围：通常从几毫欧到数十兆欧。
- 精度等级：常见有±0.1%、±0.5%、±1%、±5%、±10%等。精度越高，价格通常越贵。
- 标注规则：
  - 3位数标注：前两位为有效数字，第三位为10的幂次（如 “103” 表示 10 × 10³ Ω = 10 kΩ）。
  - 4位数标注：前三位为有效数字，第四位为10的幂次（如 “1002” 表示 100 × 10² Ω = 10 kΩ）。
  - 带R的小数标注：R代表小数点（如 “1R2” 表示 1.2 Ω，“R012” 表示 0.012 Ω）。
温度系数（TCR）：表示温度每变化1°C，电阻值的相对变化率，单位ppm/°C。计算公式： $TCR = \frac{R2 – R1}{R1 \times (t2 – t1)} \times 10^6$ 。多数通用贴片电阻TCR为±100 ppm/°C或±200 ppm/°C，精密电阻可低至±25 ppm/°C或更低。
高频特性与寄生参数：实际电阻并非理想元件，其等效电路包含寄生电感 $L_p$ 和寄生电容 $C_p$ 。

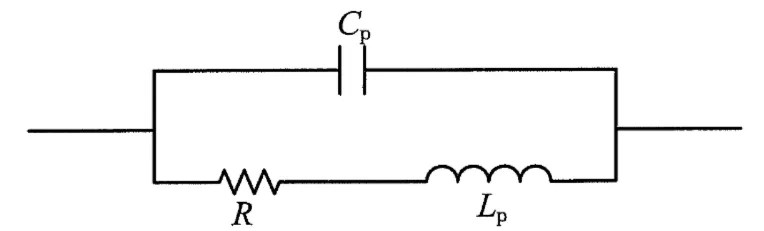

电阻的高频等效电路

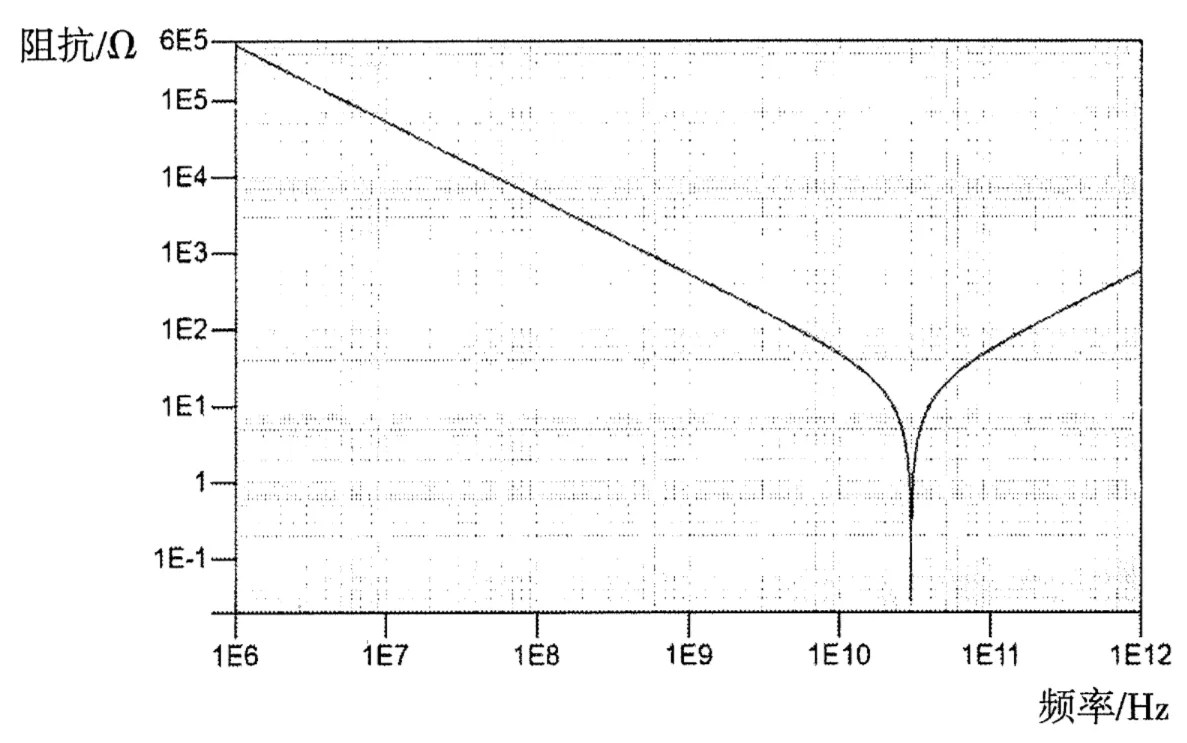

电阻的阻抗绝对值与频率的关系

阻抗公式： $Z = \frac{1}{j\omega C_p + 1/(j\omega L_p + R)}$ 。
影响：低频时阻抗为R；频率升高，寄生电容主导，阻抗下降；频率继续升高，寄生电感主导，阻抗上升。贴片电阻因引脚短，寄生电感远小于直插电阻，高频特性更优。

可靠性参数：包括耐焊接热、可焊性、短时间过负载、工作寿命、高温存储等，车规级（AEC-Q200）等有更严苛测试要求。

三、选型与应用指导

选型核心步骤：
- 确定阻值与精度：根据电路功能计算所需阻值，并结合成本、温漂影响选择精度。
- 计算功耗与选择封装：
  - 估算电阻上消耗的功率 $P = I^2R$ 或 $P = U^2/R$ 。
  - 根据计算功率，结合预期工作环境温度和降额曲线，选择足够封装。一般建议按额定功率的70%进行初始降额选型。
- 校验工作电压：确保电阻两端实际可能出现的最大电压（含尖峰）小于其“额定电压”与“最大工作电压”的较小值。
- 评估高频需求：若工作频率高（>MHz），需关注电阻类型（厚膜/薄膜）和封装带来的寄生参数影响，优选贴片封装。
- 考虑环境与可靠性：高温、高湿、硫化环境、机械应力大（如弯板）或高可靠性场合，需选择相应耐受特性的电阻（如抗硫化、车规级、薄膜电阻）。
典型应用场景：
- 上下拉电阻：确定逻辑电平。
- 限流与采样电阻：需注意功率和精度。
- 阻抗匹配：用于传输线端接，需考虑电阻的高频特性。
- 分压电路：需关注电阻的精度和温度系数对分压比稳定性的影响。
- 调试预留/跳线（0Ω电阻）：0Ω电阻实际有微小阻值（如<0.05Ω）和额定电流限制，不能当作理想导线。
- 充当保险丝/缓冲：利用电阻在过流时烧毁的特性，但属于不可恢复保护。

四、降额规范

根据《硬件可靠性设计.pdf》，电阻降额主要针对功率、电压和环境温度。

功率降额：
- 稳态功率：环境温度 $T \leq T_s$ （额定功率基准温度，通常70°C）时，工作功率 $\leq 0.6 \times P_r$ （额定功率）。当 $T > T_s$ 时，工作功率 $\leq [0.6 – (T – T_s)/(T_{max} – T_s)] \times P_r$ 。
- 瞬态（脉冲）功率：脉冲功率需低于规格书规定的最大值，且平均功率仍需满足稳态降额要求。

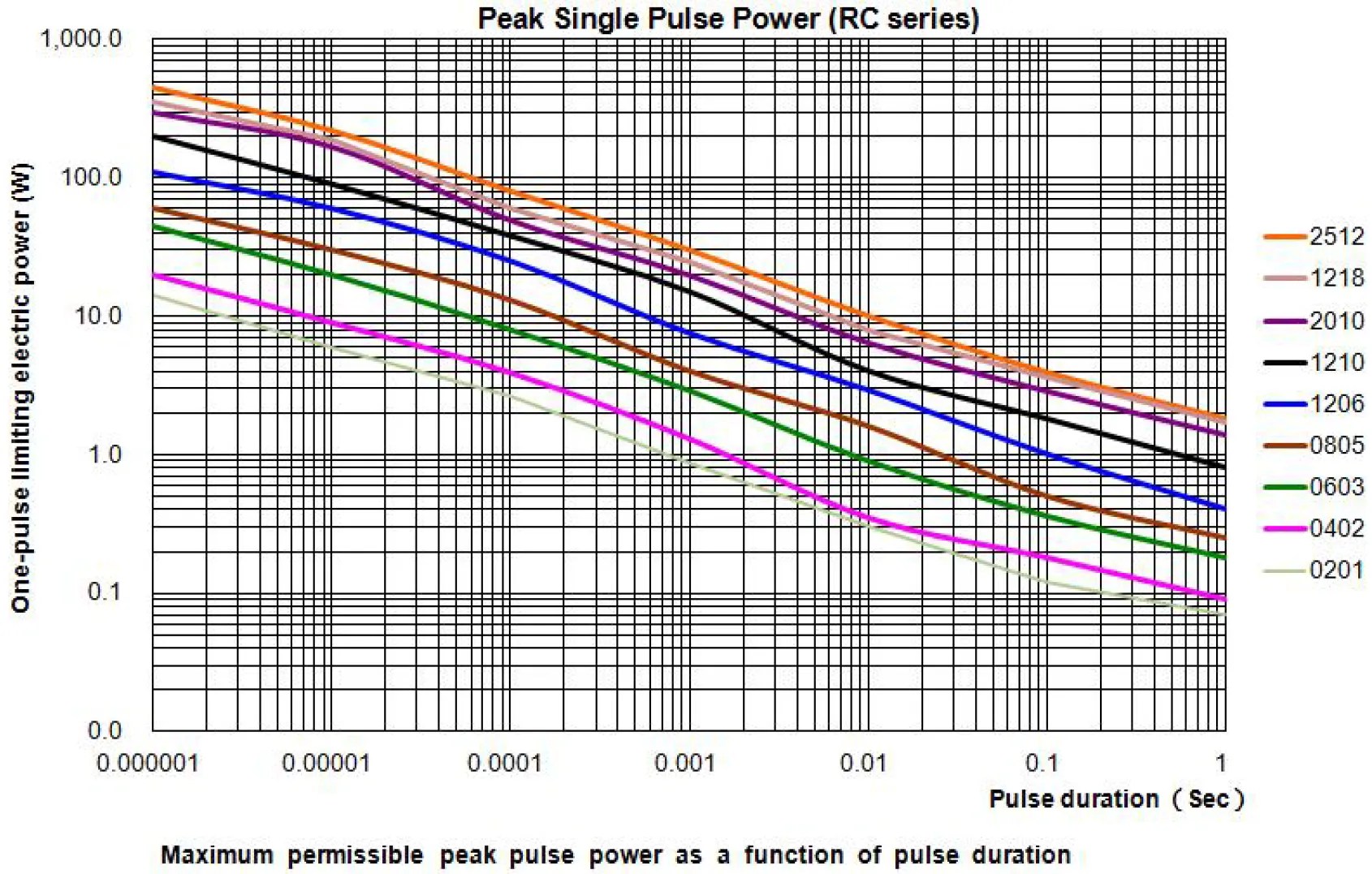

单脉冲情况下，电阻最大瞬态功率

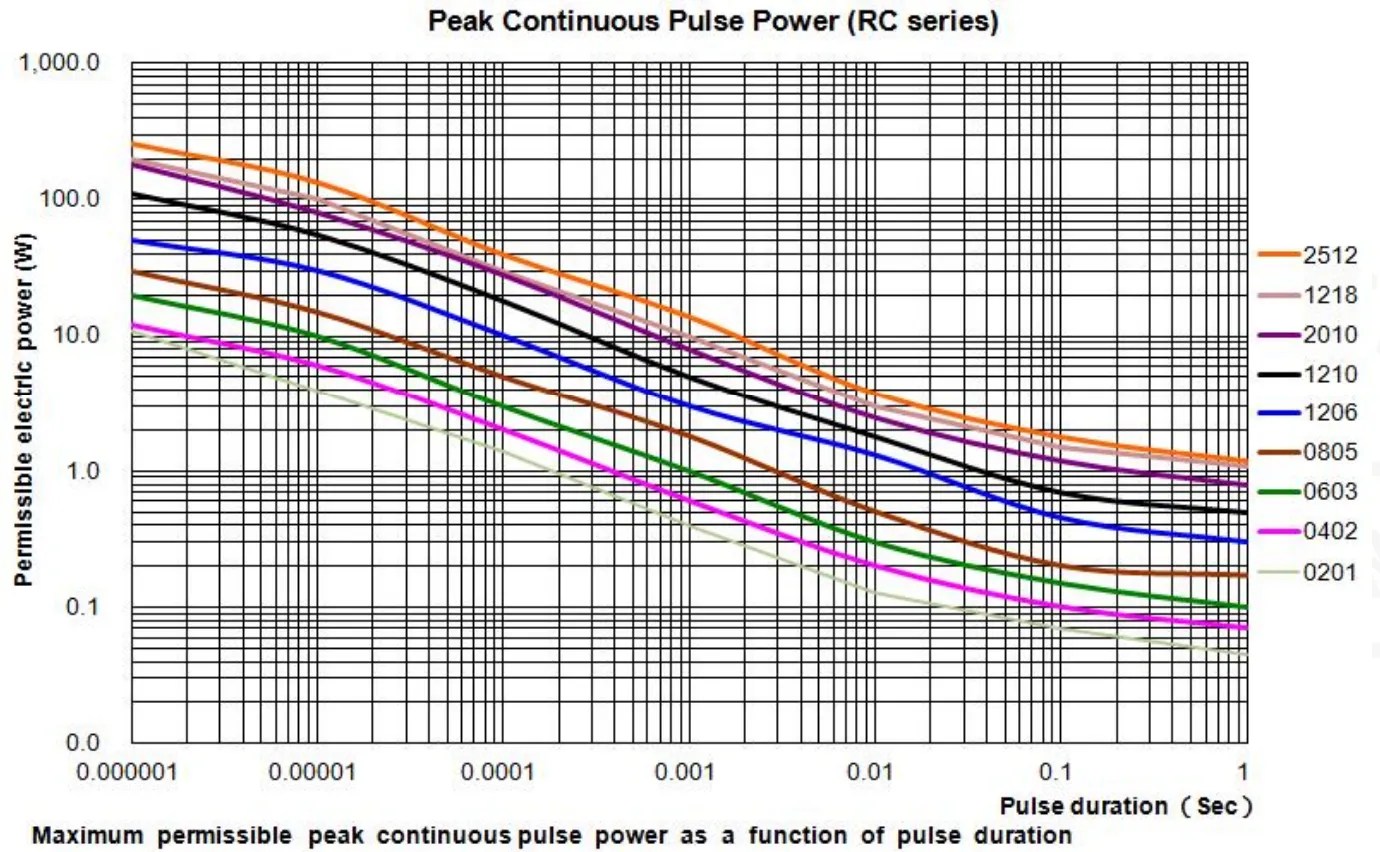

连续脉冲情况下，电阻最大瞬态功率

电压降额：稳态工作电压 $\leq 0.7 \times U_r$ （额定电压）；瞬态电压 $\leq 0.7 \times U_m$ （最大过载电压）。

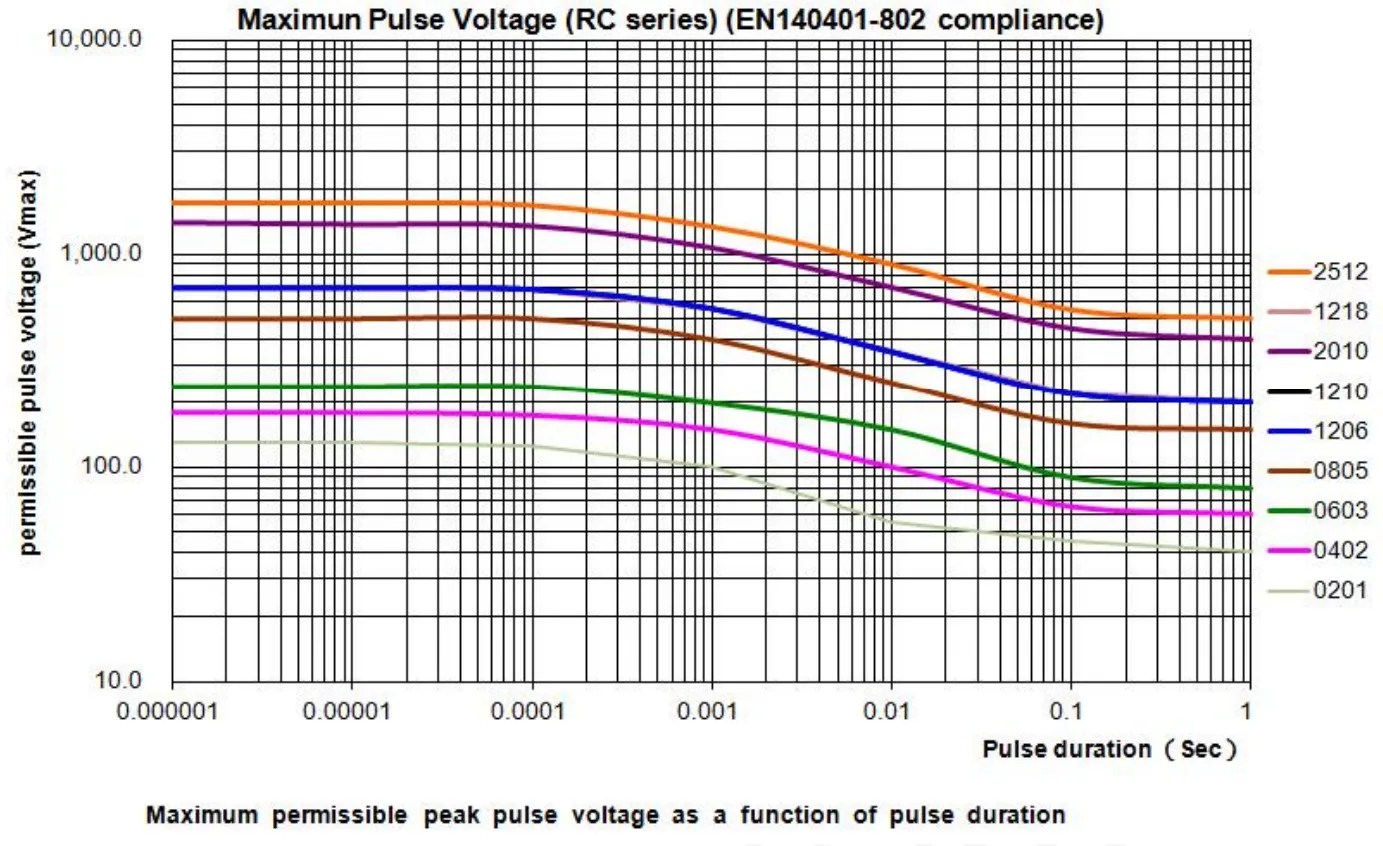

单脉冲情况下，电阻最大瞬态电压

环境温度：工作环境温度应满足 $T \leq T_s + 0.6 \times (T_{max} – T_s)$ ，其中 $T_{max}$ 为最高允许环境温度。

T—实际环境温度；Ts—额定环境温度；Tmax—标称最高工作；

通用降额曲线示例：

环境温度 $T_{amb}$ (°C)	最大功耗占比 (% of $P_{rated}$ )
-55 ~ 70	100%
100	75%
125	50%
155	0%

五、使用注意事项

a) 电路设计与应用注意事项

高频与EMC考虑：
- 在高频或高速数字电路中，优先选用贴片电阻而非直插电阻，以减小寄生电感。
- 对于有引脚电阻，按高频适用性排序：碳膜电阻 > 金属膜电阻 > 线绕电阻。线绕电阻电感强，不适合高频。
- 电阻的引脚或焊盘走线应尽量短，以减小引线电感。
热设计：确保电阻布局周围有良好散热空间，避免靠近大热源。多电阻并联分摊功率时，需注意布局对称性。
敏感电路：在放大器的增益设置、稳压电路的偏置等位置，电阻应尽可能靠近有源器件放置，以减小连线引入的寄生参数和噪声。
排阻的使用：排阻内部电阻的公共端会引入共用电流回路，导致电阻间产生互感串扰。在敏感电路中，应选用每个电阻有独立接地端的封装（如SIP-B），而非共用接地端的封装（如SIP-A）。
噪声考虑：金属膜电阻比碳膜电阻噪声更小。在高精度模拟电路中需注意。

b) 工艺设计与安装注意事项

PCB布局与焊盘设计：焊盘尺寸应符合器件手册推荐，避免因焊盘过大或过小导致立碑、虚焊或应力集中。
焊接工艺：
- 贴片电阻适用于回流焊和波峰焊。波峰焊时需注意器件方向和间距，防止阴影效应造成虚焊。
- 手工焊接时，应使用恒温烙铁，控制焊接时间和温度，避免过热损坏。
机械应力防护：
- 电阻应尽量避免放置在PCB容易弯曲或受力的区域（如板边、螺丝孔附近）。
- 若不可避免，应与PCB分板边平行放置，并保持一定距离（建议≥5mm），或考虑在板边开应力释放槽。
- 对于大尺寸封装（如1210、2512），需格外关注。
清洁与防护：谨慎使用小封装（如0402、0201）大阻值电阻。在潮湿、脏污环境中，污染物可能在电阻端子间形成并联漏电路径，导致等效阻值大幅下降。

c) 其他注意事项

库存与静电：电阻一般不易受静电损伤，但仍建议在干燥环境下储存。薄膜电阻等精密器件需更多关注。
物料编码：注明常用包装方式（如7寸编带，10k颗/盘），避免指定特殊或超大包装导致采购困难或贴片机飞达无法装载。

六、常见失效与对策

失效模式	可能原因	对策与预防
阻值漂移或开路	硫化：含银电极在硫化物气氛中生成不导电的硫化银。	选用抗硫化电阻，改善产品使用环境密封性。
	热老化/氧化：长时间高温工作，电阻膜层氧化。	确保工作温度和功率符合降额规范。
	过电应力：过电压或过功率导致膜层烧毁。	严格进行电压、功率降额设计，并抑制电路中的电压尖峰。
短路	机械裂纹：PCB弯曲、撞击或焊接应力使陶瓷基体产生裂纹，贯穿电极。	优化布局避开高应力区，改进焊接工艺曲线，选用柔性端子或抗裂结构的电阻。
	电迁移：极高电流密度下，金属离子迁移形成导电通道。	避免使用极限电流，确保足够的导体截面积。
	污染与潮湿：污染物在潮湿环境下引起电化学腐蚀或漏电。	加强PCBA的清洁和敷形涂覆保护。
焊接不良（虚焊、立碑）	焊盘设计不对称、回流焊温度曲线不当、焊膏活性不足或印刷不良。	优化焊盘设计，严格管控SMT工艺参数。
接触电阻增大	端子氧化、焊接界面产生金属间化合物（IMC）过厚。	保证焊接质量，避免长期高温存储。

七、总结与核心建议

降额是可靠性的基石：必须对功率、电压、温度三大应力进行系统性降额设计，并严格遵循降额规范。70°C是功率降额的起点。
关注温度系数的影响：在宽温范围应用的精密电路（如分压、参考），TCR是主要误差源之一，需根据温漂预算选择合适TCR等级的电阻。
高频特性不容忽视：工作频率超过MHz时，电阻的寄生电感和电容会显著影响电路性能。务必优先选择贴片电阻，并缩短连接走线。
工艺与机械应力是隐形的杀手：PCB弯曲、安装应力是导致贴片电阻（和电容）开裂短路的主要原因。布局时必须考虑组装、测试及使用中的机械环境。
选型需综合权衡：在尺寸、功率、精度、TCR、高频特性、可靠性和成本之间取得平衡。例如，0603正逐步成为通用优选，0402/0201用于高密度设计但工艺要求高，1206及以上用于较高功率场合。
善用零欧姆电阻：明确其“非理想导线”的属性，关注其额定电流和寄生电感，在需要单点接地、调试预留或充当保险丝时灵活应用。
环境适应性：针对工业、汽车、户外等恶劣环境，需重点关注电阻的抗硫化、耐湿、耐高温及寿命特性，选择相应等级的产品。

八、经验案例总结

案例：小封装大阻值电阻在潮湿环境失效
- 现象：某户外设备中，用于检测的0402封装、1MΩ高阻值电阻功能失常，实测阻值远低于标称。
- 分析：设备内部凝露，灰尘污染物在电阻两个紧密相邻的端子上形成导电水膜，相当于并联了一个低电阻，导致整体等效阻值急剧下降。
- 对策：更改设计，将该位置电阻换用更大封装（如0805），增加端子间距；同时对PCBA进行敷形涂覆（Conformal Coating）防护。
- 启示：高阻值电路应避免使用极小封装，环境防护设计与器件选型同等重要。
案例：电源模块中采样电阻温漂导致输出不准
- 现象：某DC-DC电源模块在全温范围（-40°C~85°C）测试时，输出电压在高温下偏离设定值。
- 分析：输出分压反馈网络中的贴片电阻采用了TCR为±200 ppm/°C的通用厚膜电阻。高温下阻值变化导致分压比改变，进而引起输出电压漂移。
- 对策：将反馈分压电阻更换为TCR ±50 ppm/°C的薄膜精密电阻。
- 启示：对精度和稳定性有要求的模拟电路，必须计算并控制电阻温漂带来的系统误差。
案例：PCB分板导致板边电阻批量开裂
- 现象：生产后发现，位于V-Cut分板线附近的若干颗1206电阻发生短路失效。
- 分析：分板过程中，PCB弯曲产生的机械应力传递至电阻体，导致陶瓷基体产生从端子开始的45度角裂纹，造成内部电极短路。
- 对策：修改布局，将所有贴片元件（尤其是电容和电阻）远离分板边至少3-5mm；或将分板方式改为铣刀 routing，以减小应力。
- 启示：DFM（可制造性设计）规则必须严格执行，元件布局需考虑所有组装和加工步骤可能带来的机械应力。
